QNAP外部サーバー公開


自宅のQNAP TS-119PIIを使って、
外部に公開するWEBサーバーを立ち上げてみよう!という試みです。

Windows10のマシンを使って設定作業をすすめる前提です。
(Windows7でも8でも8.1でもさほどかわりませんが)
Macの場合は適宜読み替えて対応してください。

STEP1)DDNSサービスのアカウントを取得

QNAPにはデフォルトでmyQNAPcloudというサービスが利用可能で、
これを使えばDDNSのサービスも提供してくれます。

ところがこのDDNSは、

hogehoge.myqnapcloud.com

といった形で hogehoge の部分のみが変更可能であり、
長ったらしい上にQNAPのNASを使っていますよ!!!
と公言しているようなもので、どうにも気持ち悪いです。

という事で、QNAPが標準で対応しているフリーのDDNSサービスを利用します。
今回は www.noip.com を利用しました。

1
アカウントを取得したら、QNAPのコントロールパネルを開きこんな感じで設定します。
(ぼかしている所を自分の設定に書き換えます)

STEP2)Webサービス公開

22
つづいてQNAPのWEBサーバを有効にします。

STEP3).htaccessファイルの作成

QNAPのWebサーバーを公開設定にすると、
初期設定では外部のIPアドレスからでも管理画面へアクセスする事ができてしまいます。
この状態はセキュリティが高いとはいえないので、制限する必要があります。

方法はいくつかありますが、手っ取り早いのはローカルのIPアドレスからのみ
管理画面へアクセスを受け付けるとしてしまう事です。

QNAPは apache というシステムを使ってwebサーバーを公開していますので、
設定ファイルを用意する事で対応をします。

具体的には TeraPad  などを使って UTF-8 形式で、.htaccess ファイルを2つ作ります。
サンプルのGitHubのファイル名が「gistfile1.txt」になってしまっていますが、
2つとも「.htaccess」というファイル名で作成してください。(最初のピリオドをお忘れなく)

1つめ
注)192.168.1.0/24の所は自分がつかっている宅内ルーターのアドレスを指定して下さい。
通常はクラスCのプライベートアドレスが割り振られると思いますので、
IPアドレスの末尾を0にしたうえで/24にしておけば問題ないと思います。

2つめ
STEP4)アップローダのPHPプログラムの配置と .htaccess の配置

3
ネットワークを開くと自分のQNAP NASが見えると思います。

4
続けて自分のNASを開くと、いくつかフォルダがみえるので その中から Web を開きます。
まず 1つ目の .htaccess をコピーします。

続けてアップローダ用のプログラムを格納するフォルダも作成します。
今回は upld  としました。(任意の名前で大丈夫です)
これが外部公開用のURLの一部になります。

そしてアップローダ用のプログラムですが、
今回はフリーで公開されている

PHPアップローダー・煤改

を利用させて頂きました。

5

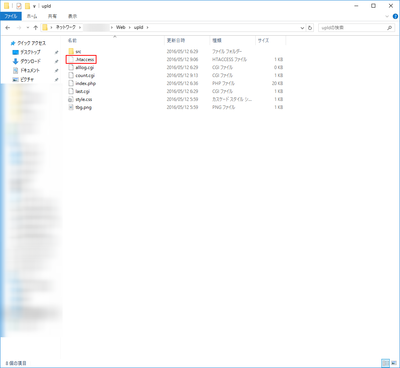

先ほど作成したフォルダをひらき、
「PHPアップローダー・煤改」のファイル一式を解凍したものに加え、
2つ目の .htaccess をコピーします。

最後に「PHPアップローダー・煤改」の index.php を開き修正します。
(デフォルトでは使わないようしましょう、特に管理者パスワード等は変更要です)

これで準備は完了です。設定を有効にするために必ず QNAP を再起動 してください。

===

以下は正しく動作しているかのチェック結果です。

内部からは http://192.168.x.x/ と 192.168.x.x/upld へのアクセス
外部からは http://hogehoge/
http://hogehoge/upld へのアクセス


について検証しました。

1)192.168.x.x(管理画面)へのアクセス → アクセス可能
111

2)192.168.x.x/upld(アップローダ)へのアクセス → アクセス可能
222

3)http://hogehoge/(管理画面)へのアクセス → アクセス不可IMG_0286
4)http://hogehoge/uplod (アップローダ)へのアクセス → アクセス可能
IMG_0287

このような検証結果になり、当初想定してた通り、
内部アドレスからはフルアクセス、外部アドレスからは許可した所のみ公開
という状態を作り上げる事ができました。

NTT東日本 ひかり電話解約

ここ最近固定電話が不要だなと思えてきたので、ひかり電話を解約しました。

その際アナウンスされた内容は以下の通りです。

★現在レンタルしている「ひかり電話ルーター」から「ルーター機能」が使用不可となる。
★複数台のPCを接続する場合は「自分で市販ルーターを買う」必要がある。
★ネット接続もつながらなくなるので
「自分でかった市販ルーター」でネット接続をする必要がある。

相手の女性の方もよくわからずしゃべっているので、原稿を丸読みしているだけですが・・・
ようは、PPPOEとルーター機能がOFFになるから、自前で用意してね!って事のようです。

そっか、ひかり電話はそもそも、

「固定電話番号+ルーターレンタル」

がセットになっているので、そのひかり電話を解約してしまうと、
ルーターレンタルもなくなった事になるため、
ルーター機能に該当するものも全て停止します・・・と、こういう訳ですね。

どうやらNTT局内でひかり電話停止の工事が完了すると、
ルーター機能を停止するようなデータが流れ(116の人は遠隔操作で・・・という表現をしていましたが)、
それを受け取ると、ひかり電話ルーターのルーター機能がOFFになるようです。
(光回線終端装置としての機能しか動作しなくなる)

この時点でインターネットに接続する機能が全て失われるので、
そもそもネットにすら繋がらなくなります。

ではどうするかというと、
電話窓口から案内された通り市販のルーターを自分で買い、
PPPOEの設定を市販ルーターに行えばOKという事になります。

自分の場合は無線Wifiをそもそも使っていたので、
NECのAtermに設定して完了です。

無題

それとNTTからレンタルされるルーターによってはこのような場所が用意されています。
(私がレンタルをうけたRV-440MIは、
光回線終端装置とルーターの2つの基盤が格納されていて、
それを上下でつなぐ場所がここになっている)

今回ルーター機能が停止したので、余計な回路の経由をさけたほうが、
気分的にもよいので、こちら側に市販ルーターを接続しています。

DSC_0002
